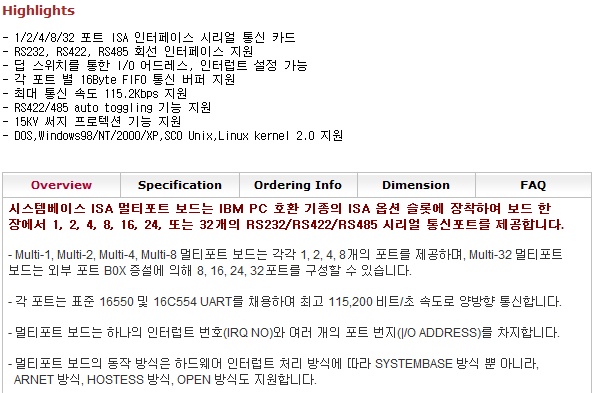

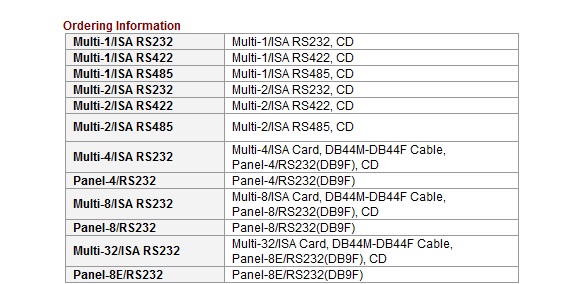

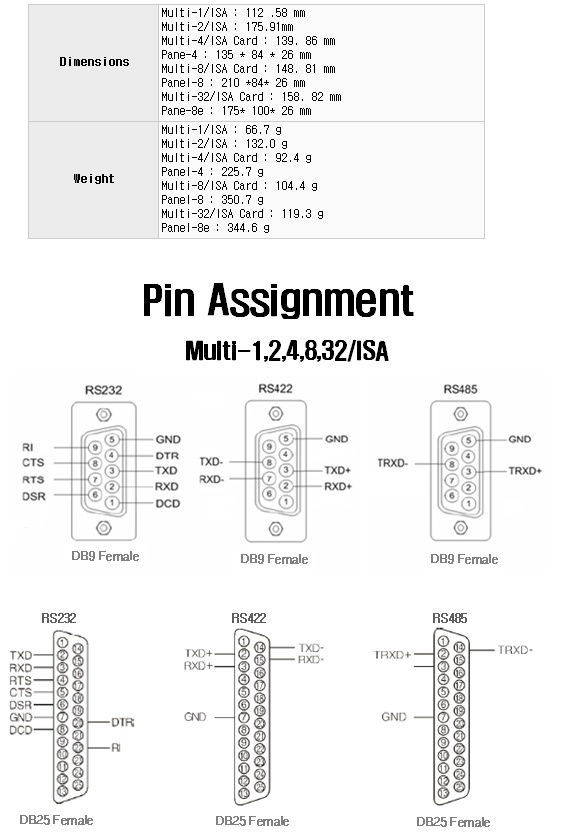

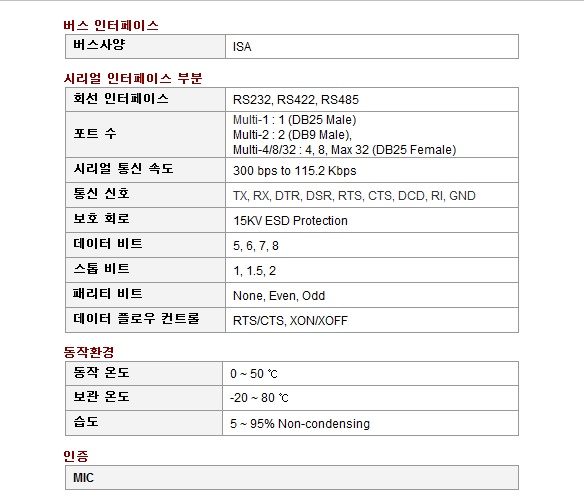

ISA 멀티포트 설치 관련 중요 내용

ISA 멀티포트는 PnP 장치가 아니기 때문에 OS 에서 자원(IRQ, I/O address) 값을 자동으로 할당하지 않습니다. 이에 다른 디바이스와 충돌이 없는 자원 값을 사용자가 직접 선택 설정하여 설치하여야만 정상적으로 동작합니다.

ISA 멀티포트 보드의 자원 값 설정은 점퍼 또는 DIP 스위치로 설정하며 드라이버 설치 시 설정과도 일치되어야만 합니다.

그러나, OS 의 장치관리자에서는 사용하고 있는 자원 값을 모두 보여주지 않기 때문에 그곳에 없는 자원 값을 활용한다 하더라도 충돌이 일어날 가능성이 높습니다.

이에 가능하면 PC 에 기본 제공되는 COM1 이나 COM2 또는 프린터 포트 중 하나를 안 쓰도록 설정하고 그 자원 값(IRQ) 을 이용하여 멀티포트를 설치할 것을 권고합니다.


방법은 OS 상의 장치관리자에서 COM1 이나 COM2 또는 프린터 포트 중 해당 장치를 삭제하고 시스템을 종료한 후 재 부팅하여 CMOS setup 으로 들어가 해당 포트를 찾아 Disable 시켜야만 합니다. 또한, 해당 IRQ 값이 PCI/PnP 장치로 설정되어 있을 경우 간혹 다른 PnP 장치가 활용하게 될 가능성도 있으니 해당 IRQ 값을 ISA 장치로 설정 값을 할당해주도록 합니다.

(단, MULTI-32 Ver 3.0 에 한해 예외로 COM1(IRQ4) 또는 COM2(IRQ3)의 IRQ를 이용할 수 없습니다.)

   [CMOS setup 설정 변경]

   * INTEGRATED PERIPHERALS 항목에서 시리얼 포트나 프린터 포트 중 멀티포트에서 사용하기 위해 선택한 것의 설정을 Disable 로 변경합니다.

   * PCI/PNP CONFIGURATION 항목에서 기본 설정이 Auto 인 것을 Manual 로 바꾸면 각 IRQ 별로 그 설정 값을 PCI/PnP 나 Legacy ISA 각각 설정할 수 있는데, ISA 멀티포트가 사용할 IRQ 를 Legacy ISA 로 설정을 변경합니다.

또한, I/O address 설정은 1대를 설정할 경우 700번지를 사용할 것을 권고합니다. 700번지의 경우 다른 장치에서 사용하는 경우가 전무하므로 절대 충돌이 안 생깁니다.


참고로 자원 충돌이 있을 경우 나타날 수 있는 증상은 아래와 같습니다.

   [자원 값 충돌 시 증상]

    1. I/O address 충돌 시 증상; 포트가 생성되었는데도 포트를 사용 할 수 없습니다.

    2. IRQ 충돌 시 증상;
      1) 부팅이 안 되거나,
      2) 포트 사용 시 시스템이 다운되거나 포트 관련 응용 프로그램이 다운될 수 있습니다.
      3) 포트 사용이 가능하더라도 데이터 전송 시 그 속도가 현저히 느려질 수 있습니다.

자세한 내용은 아래 URL 로부터 자료를 다운 받아 확인하시기 바랍니다.

http://www.sysbas.com/data/technote/ISA 멀티포트 설치 관련 중요 내용.pdf
